Szafa sterownicza to centralny układ nerwowy i „mózg” każdej zautomatyzowanej maszyny, linii produkcyjnej czy instalacji procesowej. Niezależnie od tego, jak zaawansowane algorytmy zaimplementowano w sterowniku PLC, niezawodność całego systemu ostatecznie sprowadza się do jakości fizycznego wykonania układu sterowania. Błędy popełnione na etapie projektowania i prefabrykacji oraz pozorne oszczędności przy doborze komponentów to najczęstsze przyczyny nieplanowanych przestojów (downtime). W dobie Przemysłu 4.0 przestoje te generują gigantyczne straty finansowe.
Artykuł sponsorowany
Jak zatem zoptymalizowany proces budowy szafy oraz rygorystyczna selekcja podzespołów wpływają na długowieczność i bezawaryjność instalacji przemysłowych? Poniżej analizujemy kluczowe obszary inżynieryjne.
1. Obudowa – pierwsza linia obrony przed środowiskiem
Trwałość instalacji zaczyna się od jej zewnętrznej powłoki. Najdroższa elektronika ulegnie błyskawicznej degradacji, jeśli nie zapewnimy jej odpowiednich warunków pracy.
- Stopień ochrony (IP) i odporność mechaniczna (IK): Zastosowanie obudowy o zbyt niskim parametrze IP w środowisku zapylonym (np. branża drzewna, cementownie) doprowadzi do osadzania się zanieczyszczeń na stykach i płytkach drukowanych, powodując prądy pełzające i zwarcia. Wilgoć przenikająca przez nieszczelności to z kolei prosta droga do utleniania się połączeń.
- Materiał wykonania: W standardowych, suchych halach wystarczy blacha stalowa malowana proszkowo. Jednak w środowiskach agresywnych chemicznie, oczyszczalniach ścieków lub w branży spożywczej (gdzie maszyny są myte chemią pod ciśnieniem) bezwzględnie wymagane są obudowy ze stali nierdzewnej (np. AISI 304 lub 316L) lub specjalistycznych tworzyw sztucznych, które są całkowicie odporne na korozję.
2. Zarządzanie termiczne (Thermal Management) – cichy zabójca elektroniki
W inżynierii niezawodności funkcjonuje zasada (wywodząca się z prawa Arrheniusa), według której wzrost temperatury pracy o 10°C powyżej wartości nominalnej skraca żywotność komponentów elektronicznych o połowę (dotyczy to w szczególności kondensatorów elektrolitycznych w falownikach, zasilaczach i sterownikach).
- Chłodzenie: Prefabrykacja bez błędów wymaga precyzyjnych obliczeń strat mocy cieplnej z aparatury i doboru odpowiednich urządzeń: wentylatorów z filtrem, klimatyzatorów szafowych lub wymienników ciepła. Niezwykle ważne jest również zachowanie wewnątrz szafy tzw. stref martwych (odstępów wentylacyjnych) narzucanych przez producentów sprzętu.
- Ogrzewanie i punkt rosy: Paradoksalnie, równie groźny dla szafy sterowniczej co przegrzanie jest chłód. W szafach zewnętrznych lub w nieogrzewanych halach, wahania temperatur doprowadzają do przekroczenia punktu rosy i skraplania się wilgoci bezpośrednio na układach scalonych. Wyposażenie szafy w higrostaty sprzężone z grzałkami antykondensacyjnymi eliminuje to zjawisko, chroniąc układ za ułamek promila wartości inwestycji.
3. Technologia połączeń – cicha walka z wibracjami
Zaskakująco duży odsetek awarii układów automatyki wynika z bardzo prozaicznej przyczyny: poluzowanych przewodów (tzw. awarie losowe).
- Zaciski sprężynowe vs śrubowe: Tradycyjne złączki śrubowe są podatne na wibracje przenoszone z pracujących na hali maszyn oraz na błędy ludzkie (zbyt słabe lub zbyt mocne dokręcenie). Poluzowany styk oznacza wzrost rezystancji, iskrzenie, a docelowo stopienie złączki i pożar. Nowoczesnym standardem bezbłędnej prefabrykacji jest technologia zacisków sprężynowych (np. Push-in). Zapewniają one stałą, wyliczoną przez producenta siłę docisku na żyłę kabla. Połączenia te są gazoszczelne, w 100% odporne na wibracje i całkowicie bezobsługowe (maintenance-free), zdejmując ze służb UR obowiązek okresowego „dokręcania” szaf.
- Obróbka kabli: Wykorzystanie przewodów atestowanych, o odpowiedniej klasie giętkości, oraz zautomatyzowane zakuwanie tulejek przy pomocy precyzyjnych prasek zapobiega obcinaniu pojedynczych drutów w lince miedzianej, co bezpośrednio wpływa na trwałość obwodu.
4. Zasilanie i aparatura zabezpieczająca – fundament stabilności
System zasilania to krwiobieg każdego układu sterowania. Niestabilne napięcie to jedna z głównych przyczyn niewyjaśnionych „zawieszeń” się maszyn.

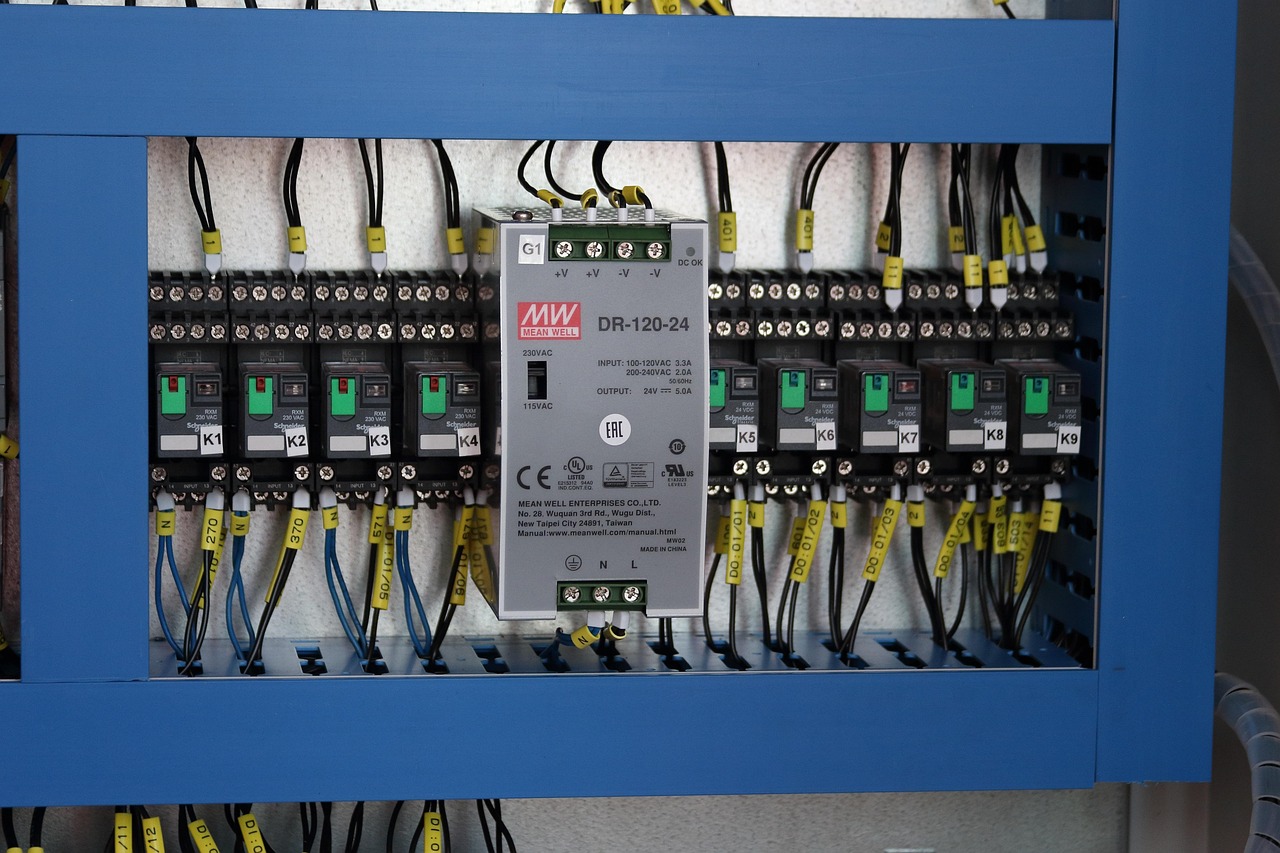

- Zasilacze przemysłowe: Wybór najtańszych zasilaczy obiektowych to oszczędność złudna. Modele premium charakteryzują się wysokim wskaźnikiem MTBF (Mean Time Between Failures) oraz posiadają rezerwę mocy (tzw. Power Boost). Pozwala to na bezpieczne uruchamianie urządzeń o dużym prądzie rozruchowym bez powodowania zapadów napięcia na szynie 24V DC. W układach krytycznych standardem są moduły redundancji (równoległa praca dwóch zasilaczy).
- Selektywność zabezpieczeń: Prawidłowo dobrana aparatura modułowa (np. elektroniczne bezpieczniki obwodów 24V DC) gwarantuje, że w razie zwarcia (np. przeciętego kabla od czujnika na obiekcie) odcięty zostanie błyskawicznie wyłącznie ten jeden, wadliwy obwód, a główny sterownik PLC i reszta maszyny będą nadal bezpiecznie pracować.
5. Kompatybilność elektromagnetyczna (EMC)
W dobie wszechobecnych przemienników częstotliwości (falowników), serwonapędów i szybkiej komunikacji przemysłowej (np. PROFINET, EtherCAT), szafa sterownicza jest środowiskiem bardzo mocno zaszumionym elektrycznie. Bezbłędna prefabrykacja musi rygorystycznie opierać się o zasady EMC:
- Strefowanie i trasowanie: Oznacza to bezwzględne, fizyczne oddzielenie kabli siłowych od wrażliwych przewodów sygnałowych i komunikacyjnych.
- Ekranowanie: Zastosowanie odpowiednich dławików EMC, kabli w oplocie oraz uziemienie ekranów na dedykowanych szynach za pomocą specjalnych klamer o dużej powierzchni styku. Zabiegi te „ściągają” zakłócenia i odprowadzają je do uziomu, zapobiegając fałszywym odczytom analogowym i gubieniu pakietów danych.
6. Cyfrowy Bliźniak (Digital Twin) – zapobieganie błędom przed pierwszą śrubką
Współczesna, zaawansowana prefabrykacja nie opiera się na ręcznej improwizacji montera, lecz na danych inżynieryjnych. Wykorzystanie oprogramowania klasy CAE (np. EPLAN Pro Panel) pozwala na stworzenie Cyfrowego Bliźniaka szafy w formacie 3D.
Przynosi to fundamentalne korzyści dla trwałości układu:
- System przed zamówieniem części eliminuje kolizje przestrzenne.
- Oprogramowanie wytycza optymalne, najkrótsze trasy kablowe (routing).
- System dostarcza bezbłędne dane wprost do maszyn CNC. Zautomatyzowane wycinanie otworów na centrach obróbczych nie generuje wiórów i opiłków metalu. W przypadku ręcznego wiercenia w szafie z zamontowaną już aparaturą, opiłki bardzo często dostają się do wnętrza styczników lub sterowników, powodując tragiczne w skutkach zwarcia podczas pierwszego uruchomienia.
Podsumowanie: TCO zamiast kosztów początkowych
Prefabrykacja szaf sterowniczych bez błędów to mierzalny proces sztuki inżynierskiej, uregulowany rygorystycznymi normami (m.in. PN-EN IEC 61439). Próba sztucznego obniżenia budżetu inwestycyjnego (CAPEX) poprzez dobór tańszych, niesprawdzonych zamienników, ignorowanie zarządzania termicznego czy stosowanie przestarzałych technologii łączeniowych, to zaciągnięcie ryzykownego długu technologicznego. Warto zapytać się o ofertę, lub konsultacje, firmy takie jak straschu, które są dystrybutorami takich rozwiązań.
