Na liście zadań generalnego wykonawcy węzeł wodomierzowy zajmuje zwykle jedną linijkę. Projekt podaje typ, zaopatrzeniowiec zamawia, instalator montuje. Problem w tym, że przy dużych obiektach, takich jak bloki mieszkalne, hotele czy biurowce, źle dobrany licznik główny potrafi przez lata zaniżać odczyty albo dławić instalację w godzinach szczytu. A wychodzi to dopiero po pierwszym sezonie eksploatacji, gdy ekipa dawno zeszła z budowy.
Artykuł sponsorowany
Średnica przyłącza to nie jest kryterium doboru
Najczęstszy skrót myślowy na budowie brzmi mniej więcej tak: rura ma DN 80, więc licznik też DN 80. Tyle że średnica rurociągu wynika z dopuszczalnych strat ciśnienia, a wielkość wodomierza z tego, jak obiekt faktycznie pobiera wodę. Nierzadko na przyłączu DN 100 poprawnie pracuje mniejsze urządzenie osadzone na zwężce. Zanim ktokolwiek wskaże typoszereg, trzeba wiedzieć, ile wody zużyje budynek w ciągu doby i jak ten pobór rozkłada się w czasie.
Rozbiór dobowy i przepływy chwilowe
Przy modernizacji istniejącego obiektu najlepszym źródłem danych są rozliczenia z co najmniej dwunastu miesięcy. Normy zużycia uśredniają, a hotel w listopadzie i ten sam hotel w lipcu to z punktu widzenia pomiaru dwa różne budynki. W nowej inwestycji zostaje szacunek oparty na liczbie lokali lub łóżek, najlepiej zestawiony z danymi z podobnego, już działającego obiektu.
Dwie wartości ważą tu najwięcej. Pierwsza to przepływ szczytowy, czyli poranne kilkanaście minut, kiedy wszyscy biorą prysznic. Druga to minimum nocne: sporadyczne pobory wody, napełniające się spłuczki, drobne nieszczelności. I właśnie to minimum uzasadnia konstrukcję sprzężoną. Duży wodomierz śrubowy kilkuset litrów na godzinę po prostu nie zarejestruje, a mały licznik boczny zrobi to bez trudu.
Parametry z karty katalogowej, które trzeba znać
Producent opisuje urządzenie czterema przepływami. Q3 to wartość nominalna, przy której licznik może pracować w trybie ciągłym. Q4 oznacza przeciążenie dopuszczalne tylko krótkotrwale. Q1 wyznacza dolną granicę pomiaru z zachowaniem błędu granicznego, a Q2 rozdziela zakres dolny i górny. Iloraz Q3 do Q1 daje zakres metrologiczny R. Im jest wyższy, tym rzetelniej licznik mierzy przy małym poborze. Cała sztuka polega na tym, by rzeczywisty profil budynku mieścił się z zapasem między Q1 a Q3, zamiast ocierać się o Q4.
Warto też spojrzeć na przepływ przełączania. Wokół progu, przy którym zawór przełącza pomiar między licznikiem głównym a bocznym, dokładność jest najniższa w całej charakterystyce. Jeśli obiekt przez większość doby pracuje właśnie w tym paśmie, przewaga konstrukcji sprzężonej znika. Ten detal rzadko pojawia się w ofertach, a to on decyduje o uczciwości rozliczeń.
Błędy spotykane na budowach
Z praktyki wykonawczej da się wyłowić kilka powtarzalnych potknięć:
- dobór na wyrost – licznik o zbyt dużym Q3 przez większość doby pracuje poniżej progu czułości i część zużycia nie trafia do liczydła,
- pominięcie poboru sezonowego – podlewanie zieleni osiedlowej, basen, mycie garaży podziemnych,
- brak filtra siatkowego przed wodomierzem, co kończy się zablokowanym zaworem przełączającym,
- za krótkie odcinki proste przed i za licznikiem, zaburzające przepływ,
- brak miejsca na demontaż przy legalizacji i niewygodny dostęp do odczytu.
Szczegółową metodykę, z omówieniem profilu rozbioru i najczęstszych pułapek, zebrano w poradniku o tym, jak dobrać wodomierz sprzężony do rzeczywistego poboru. To dobra lektura dla kierownika robót jeszcze przed zatwierdzeniem zamówienia materiałowego.
Wspólne przyłącze bytowe i przeciwpożarowe
Osobna kategoria trudności to budynki, w których z jednego przyłącza zasilane są zarówno instalacja bytowa, jak i hydranty wewnętrzne. Pobór pożarowy jest gwałtowny, krótki i przez resztę roku nie występuje wcale. Licznik dobrany pod ten scenariusz będzie kompletnie nieprzystający do codziennego rozbioru. Konstrukcja sprzężona pozwala pogodzić oba wymagania, ale wymaga uzgodnień z przedsiębiorstwem wodociągowym i rzeczoznawcą już na etapie projektu, a nie na placu budowy.

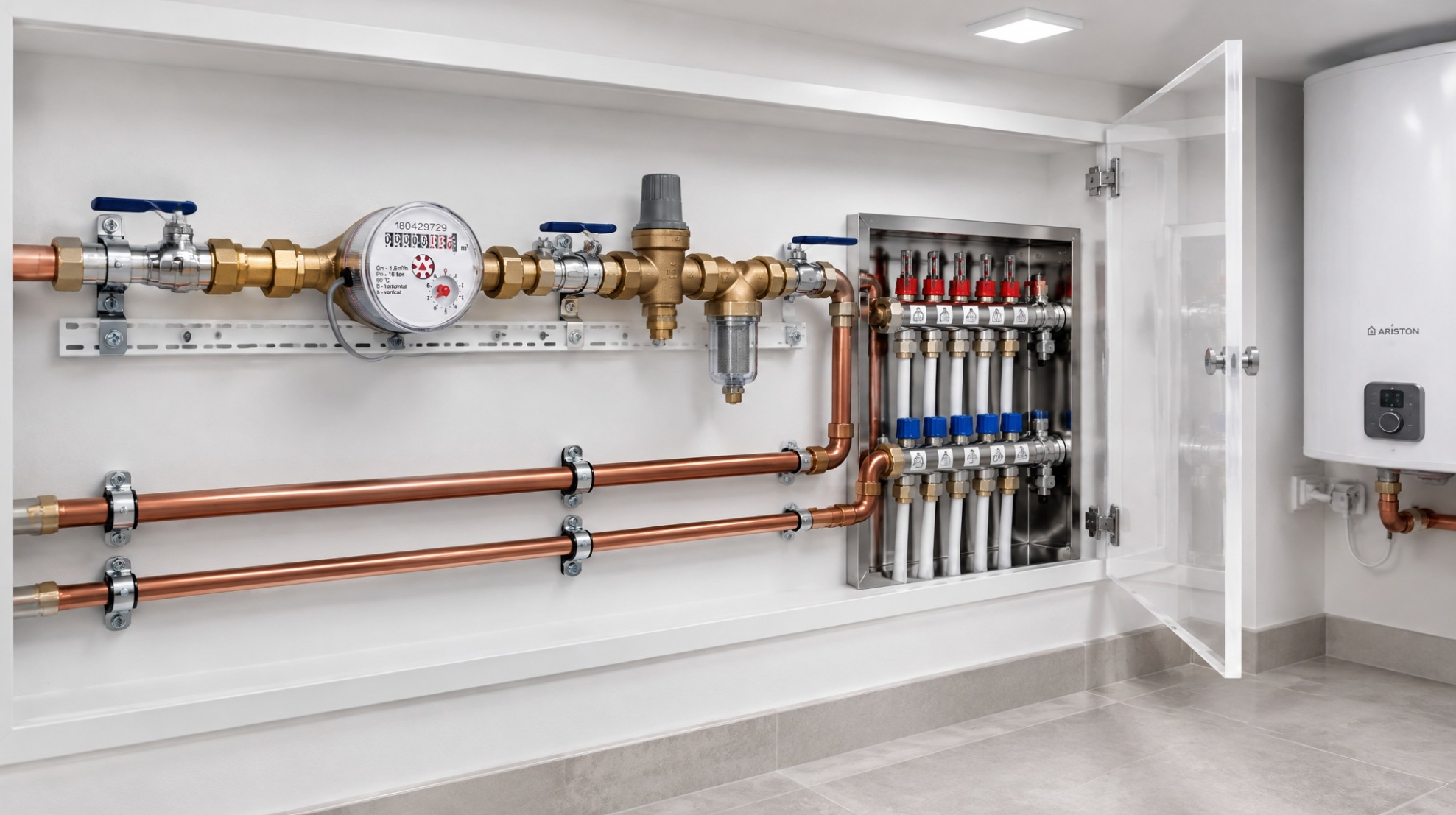

Zabudowa węzła i odczyt zdalny
Poprawny węzeł pomiarowy to nie tylko sam licznik. Potrzebne są zawory odcinające, filtr, odpowiednie odcinki proste i przestrzeń serwisowa. Coraz częściej inwestorzy decydują się też na zdalny odczyt. Moduł radiowy pozwala zarządcy obserwować minimum nocne i wychwycić wyciek, zanim zdradzi go faktura. W budynkach z kilkudziesięcioma lokalami to realna oszczędność, a przy okazji argument przy odbiorze budynku.
Co zrobić, gdy licznik okazał się przewymiarowany
Zdarza się, że problem wychodzi dopiero po roku użytkowania: odczyty są podejrzanie niskie, a przedsiębiorstwo wodociągowe notuje straty pozorne. Wymiana na mniejszy typoszereg jest możliwa, ale wymaga uzgodnienia z dostawcą wody, bo wodomierz na przyłączu stanowi podstawę rozliczeń. Zwykle wystarcza wniosek poparty zestawieniem rzeczywistych odczytów. Przy braku danych pomaga tymczasowy rejestrator przepływu zamontowany na kilka tygodni.
Kiedy konstrukcja sprzężona nie ma sensu
W domu jednorodzinnym czy małym budynku usługowym licznik sprzężony zwykle jest zbędny, bo wystarcza standardowy wodomierz o odpowiednim zakresie R. Coraz mocniej konkurują z nim także wodomierze ultradźwiękowe, które osiągają wysoki zakres metrologiczny bez zaworu przełączającego. Wybór zależy od profilu obiektu, wymagań dostawcy wody i budżetu. Jedno pozostaje niezmienne: dobór zaczyna się od danych o poborze, nie od średnicy rury.
