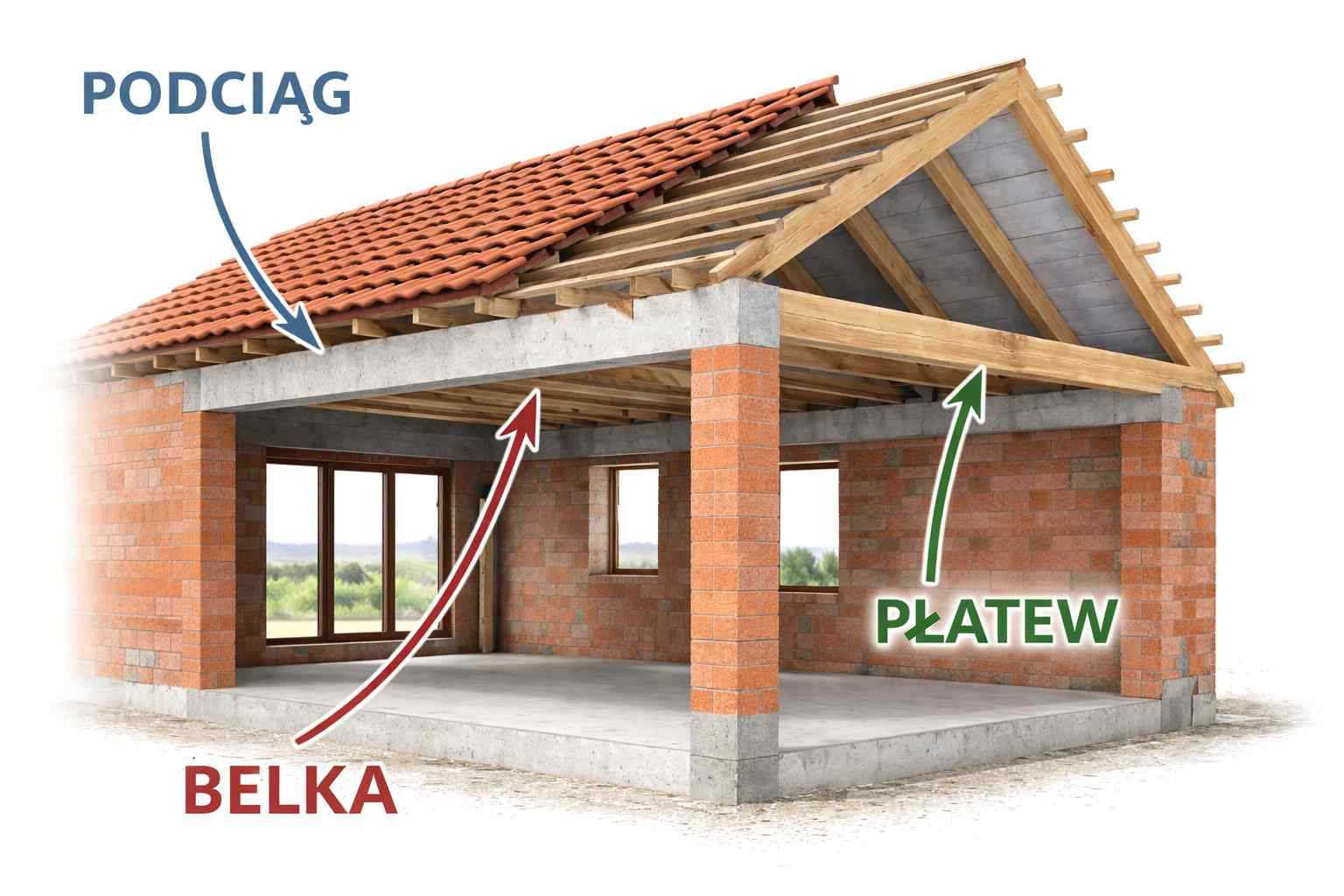

Na rzutach technicznych wszystkie wyglądają podobnie – kreski, symbole, opisy. W praktyce to właśnie one „trzymają” Twój dom: przenoszą ciężar stropów, dachu, ścian i tego wszystkiego, co na co dzień robisz w środku. Belka, podciąg i płatew to trzy blisko spokrewnione elementy konstrukcyjne, ale każdy z nich ma inne zadanie. Dla inwestora zrozumienie, czym się różnią, pomaga lepiej rozmawiać z projektantem i świadomie podchodzić do zmian w układzie domu.
Belka – podstawowy „pręt nośny”
Od belki wszystko się zaczyna. W budownictwie belką nazywamy poziomy lub ukośny element konstrukcyjny, który przyjmuje obciążenia z powierzchni poziomych (np. z płyty stropowej, podłogi, fragmentu dachu) i przekazuje je na podpory: ściany, słupy, filary. Taka belka pracuje głównie na zginanie i ścinanie – mówiąc prościej, ugina się pod ciężarem, ale w granicach wyznaczonych przez projektanta.
Belki mogą być z drewna, stali, betonu zbrojonego (żelbetu), a nawet z profili zespolonych. W domu jednorodzinnym belką może być zarówno element stropu między parterem a piętrem, jak i nadproże nad dużym oknem tarasowym. Czasem belki są ukryte w stropie, czasem widoczne, celowo eksponowane jako element wystroju.
To pojęcie ogólne – belka to „gatunek”, a podciąg i płatew to jego wyspecjalizowane „odmiany” pełniące konkretne funkcje.
Podciąg – belka zamiast ściany nośnej
Podciąg to w istocie szczególny rodzaj belki. Jest elementem nośnym, który zbiera obciążenia ze stropu, ścian lub innych belek i przenosi je na podpory – najczęściej na ściany boczne albo słupy. Pełni podobną rolę jak ściana nośna, ale zajmuje znacznie mniej miejsca i pozwala otworzyć przestrzeń.
Typowa sytuacja: chcesz połączyć kuchnię z salonem, likwidując ścianę między nimi. Jeśli ta ściana była nośna, nie można jej po prostu wyburzyć. Projektant wprowadza więc podciąg – stalowy dwuteownik, żelbetową belkę albo zespół klejonych belek drewnianych – oparty na końcach na ścianach lub słupach. Ten element przejmuje ciężar stropu i wyższych kondygnacji, którego wcześniej „pilnowała” ściana.
Podciąg może być:
- całkowicie schowany w grubości stropu,
- częściowo widoczny jako niewielkie obniżenie sufitu,
- całkiem odsłonięty – wtedy często maluje się go lub obudowuje, żeby stał się częścią aranżacji.
To właśnie podciągi sprawiają, że w nowoczesnych domach tak popularne są duże, otwarte przestrzenie dzienne. Jednocześnie są jednym z najczęściej „krzywdzonych” elementów – każde podkuwanie, przewiercanie czy skracanie ich „na oko” może poważnie osłabić konstrukcję. Dlatego wszelkie zmiany związane z podciągami zawsze wymagają uzgodnienia z konstruktorem.
Płatew – belka dachu
Płatew to z kolei element typowo dachowy. Jest belką konstrukcyjną więźby, układaną równolegle do kalenicy. Jej zadaniem jest podparcie krokwi i przekazanie obciążeń z pokrycia dachowego (dachówki, blachy, śniegu, wiatru) na układ poprzeczny – słupy, ściany, ramy.
W klasycznej więźbie płatwiowo-kleszczowej wyróżnia się trzy podstawowe rodzaje płatwi:
- płatew kalenicową – biegnącą przy samym wierzchołku dachu, w linii kalenicy,
- płatwie pośrednie – leżące niżej, pośrednio podpierające krokwie na dłuższych połaciach,
- płatew stropową – opartą na ścianach lub słupach, stanowiącą „dolne podparcie” dla całego układu.
Dzięki płatwiom można projektować dachy o większej rozpiętości bez konieczności gęstego stawiania ścian nośnych wewnątrz domu. To szczególnie ważne w budynkach z użytkowym poddaszem – dobrze zaprojektowany układ płatwi i słupów pozwala elastyczniej dzielić przestrzeń na pokoje, a jednocześnie zapewnia stabilność połaci.
Płatwie najczęściej wykonuje się z drewna konstrukcyjnego, ale w większych obiektach stosuje się również profile stalowe czy żelbet.
Jak to wszystko współpracuje?
Dla laika belka w stropie, podciąg nad salonem i płatew w dachu to po prostu „grube belki”. Dla konstruktora to kolejne ogniwa jednego łańcucha, którym wędruje obciążenie.
Przykład – śnieg leżący na dachu:
- Ciężar działa na pokrycie i łaty.
- Łaty przekazują go na krokwie.
- Krokwie opierają się na płatewiach, które zbierają obciążenie z całej połaci.
- Płatwie przekazują je na słupy albo ściany.
- Dalej obciążenia przechodzą na belki stropowe lub podciągi.
- Ostatecznie trafiają do fundamentów i gruntu.
Podobnie dzieje się z ciężarem mebli, ludzi i ścian na wyższych kondygnacjach – trafia on najpierw na strop (belki, płyty), potem na podciągi lub ściany, a stamtąd niżej.
Kiedy projektant wybiera belkę, podciąg, a kiedy płatew?
Choć inwestor widzi głównie efekt końcowy, wybór odpowiedniego elementu jest jedną z kluczowych decyzji konstrukcyjnych.
- Belki stropowe pojawiają się zawsze tam, gdzie trzeba podtrzymać płytę stropu lub podłogę między kondygnacjami. Ich rozstaw, przekrój i materiał dobiera się do rozpiętości i planowanych obciążeń.
- Podciąg pojawia się, gdy:
- chcemy zlikwidować lub skrócić ścianę nośną,
- projekt przewiduje duże otwory (np. szerokie przeszklenia, przejazdy),
- trzeba „przenieść” ciężar stropu na inne, bardziej oddalone podpory.
- Płatwie są niezbędne w większości dachów o skomplikowanym kształcie lub dużej szerokości. Bez nich krokwie musiałyby być bardzo masywne, a ścian nośnych wewnątrz byłoby znacznie więcej.
Dlatego próby samodzielnego przerabiania więźby, „usuwania słupów, bo przeszkadzają w pokoju”, czy wycinania fragmentów belki, żeby zmieścić kanał wentylacyjny, są jednym z najgroźniejszych błędów, jakie można popełnić w domu.
Podsumowanie
Belka, podciąg i płatew to trzy blisko spokrewnione elementy, które decydują o bezpieczeństwie konstrukcji domu. Belka jest pojęciem najbardziej ogólnym – to podstawowy „pręt nośny”, który przenosi obciążenia z poziomych powierzchni na podpory. Podciąg jest specjalną belką, która często zastępuje ścianę nośną i pozwala otwierać przestrzeń, tworząc modne dziś salony typu open space. Płatew z kolei należy do świata dachu – podtrzymuje krokwie i pomaga równomiernie rozkładać ciężar połaci.
Znajomość tych pojęć nie zastąpi oczywiście projektu konstrukcyjnego, ale pozwala lepiej rozumieć decyzje projektanta i szybciej wychwycić sytuacje, w których planowana „lekka przeróbka ściany” może mieć bardzo ciężkie konsekwencje. W końcu to właśnie te „niepozorne belki” sprawiają, że dom stoi pewnie – i ma szansę służyć przez dziesięciolecia.
