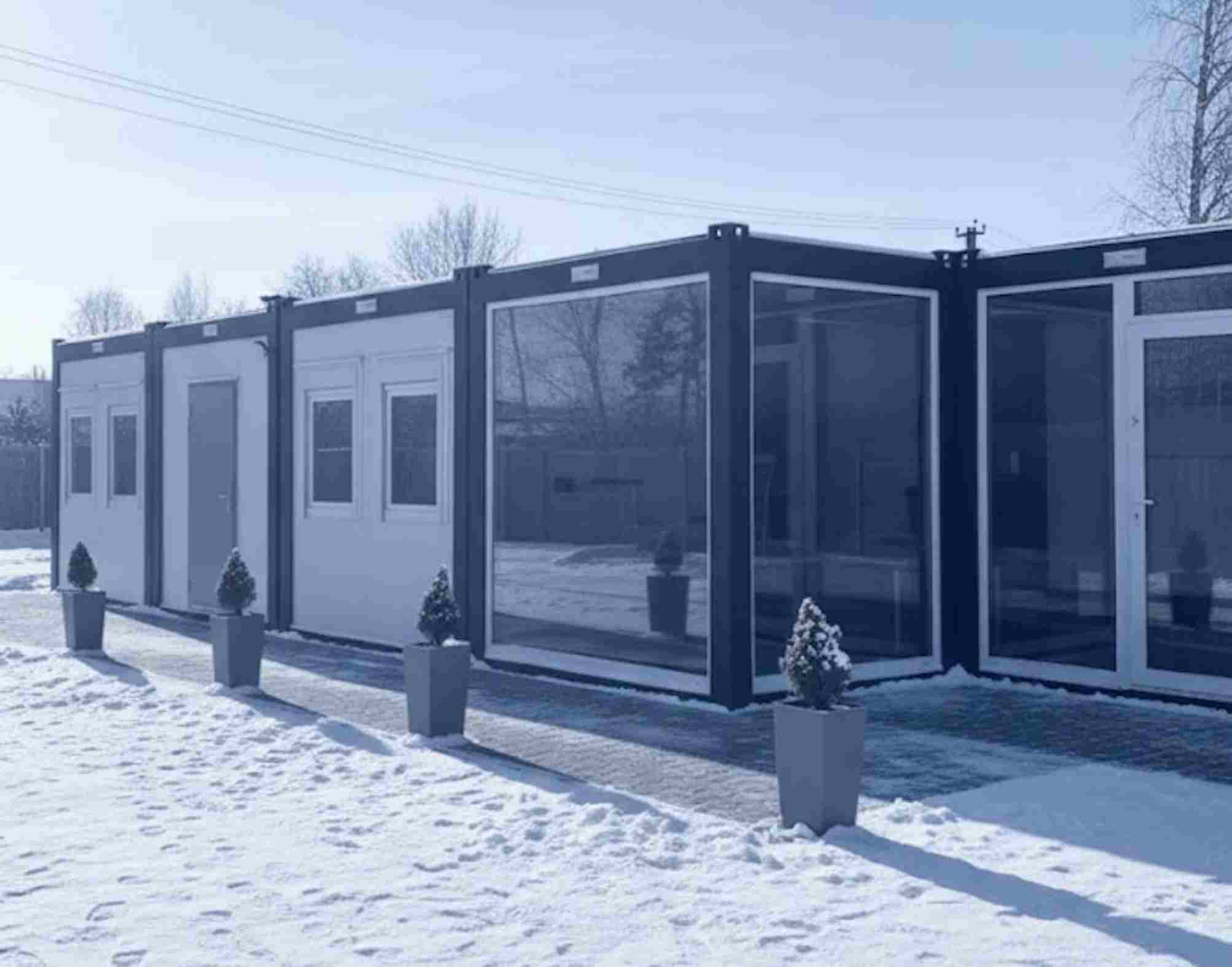

Projektowanie obiektów modułowych i budynków kontenerowych wymaga bezkompromisowego podejmowania decyzji w kwestiach konstrukcyjnych. Szkielet z profili stalowych pełni tu rolę nośną, dystrybuuje obciążenia wiatrowe oraz śniegowe i umożliwia bezpieczne piętrowanie modułów. Błędy popełnione na etapie doboru kształtowników skutkują odkształceniami ścian, uginaniem się podłogi, a w skrajnych przypadkach – utratą stabilności całego budynku.
Artykuł sponsorowany
Wybór klas stali i grubości ścianek
Wybór materiału zależy bezpośrednio od funkcji, jaką dany element pełni w ustroju nośnym:
- Ramy główne (wzdłużnice i słupki narożne): Stosuje się zimnogięte profile otwarte lub zamknięte ze stali konstrukcyjnej gorącowalcowanej (S235JR lub podwyższonej wytrzymałości S355J2). Grubość ścianek powinna wynosić od 3,0 mm do 6,0 mm (przy obiektach wielokondygnacyjnych lub chłodniczych sięga do 10,0 mm). Stal czarna zapewnia wysoką sztywność i łatwość wykonywania spoin o pełnym przetopie.
- Podkonstrukcja podłogi i dachu: Elementy te zabezpiecza się przed korozją mikroklimatyczną. Wykorzystuje się zimnogięte profile C, Z lub U wykonane ze stali ocynkowanej o grubości od 1,5 mm do 3,0 mm.
Podział profili ze względu na ich rolę w konstrukcji
Budowa pełnego modułu wymaga zastosowania trzech grup profili:
- Profile nośne ramy obwodowej: Zimnogięte profile specjalne o przekroju otwartym (np. kształtowniki przypominające litery L lub C z dodatkowymi zagięciami usztywniającymi). Odpowiadają za sztywność obwodu górnego i dolnego.
- Słupki narożne (pionowe): Masywne profile zimnogięte zamocowane w narożach, wyposażone w gniazda do montażu kostek kontenerowych (tzw. corner castings) lub płyt węzłowych. Przenoszą obciążenia pionowe przy piętrowaniu.
- Żebra usztywniające (ruszt podłogi i dachu): Profile C lub profile zamknięte rozmieszczane gęsto w ramie dolnej i górnej. Tworzą bezpośrednie podparcie dla płyty OSB/HPL, wylewki lub płyt warstwowych.
Zapotrzebowanie materiałowe dla modułu 6,0 × 2,4 m
Dla pojedynczego obiektu o standardowych wymiarach 6,0 m (długość) × 2,4 m (szerokość) × 2,8 m (wysokość) zestawienie niezbędnych profili kształtuje się następująco:
| Sekcja konstrukcji | Element | Typ profilu | Grubość | Długość pojedyncza | Łączna długość |
| Obwód podłogi | Wzdłużnice i poprzecznice ramy | Profil specjalny ramy dolnej | 4,0 mm | 2 × 6,0 m + 2 × 2,4 m | 16,8 m.b. |
| Obwód dachu | Wzdłużnice i poprzecznice ramy | Profil specjalny ramy górnej | 3,0 – 4,0 mm | 2 × 6,0 m + 2 × 2,4 m | 16,8 m.b. |
| Pionowe słupy | Słupki narożne | Profil narożny gięty | 4,0 – 5,0 mm | 4 × 2,8 m | 11,2 m.b. |
| Ruszt podłogowy | Poprzeczki podłogi (co 40–50 cm) | Profil C / profil zamknięty | 2,5 – 3,0 mm | 12 × 2,3 m | 27,6 m.b. |
| Płatwie dachowe | Poprzeczki dachu (co 60–80 cm) | Profil C / Z ocynkowany | 1,5 – 2,0 mm | 8 × 2,3 m | 18,4 m.b. |
| Otwory (okna/drzwi) | Podkonstrukcja montażowa | Profil C / zamknięty | 2,0 mm | wg projektu | ok. 14,0 m.b. |
Zapotrzebowanie całkowite na 1 moduł:
- Profile ramy głównej (stal 3,0–5,0 mm): ~45 m.b.
- Profile podkonstrukcji (stal 1,5–3,0 mm): ~60 m.b.
Waga stali i szacowany koszt materiału
Łączna waga surowej stali na jeden moduł 6,0 × 2,4 m wynosi zazwyczaj od 450 kg do 650 kg, w zależności od dobranej grubości ścianek ramy głównej (3 mm vs 5 mm).
- Rama główna (ok. 45 m.b.): ~320 – 450 kg
- Podkonstrukcja i usztywnienia (ok. 60 m.b.): ~130 – 200 kg
Koszt samych profili stalowych (w zależności od bieżących cen stali rynkowej oraz stopnia obróbki) waha się od 3 500 zł do 6 500 zł netto za komplet na jeden moduł. Doliczenie gotowych kostek narożnych i pasowania fabrycznego zwiększa koszt materiałowy, ale drastycznie skraca czas roboczogodzin na budowie.
System spawany vs. system skręcany (Flat-Pack)
W zależności od logistyki i przeznaczenia budynku stosuje się dwie metody montażu ramy:
- Konstrukcja spawana (monolityczna): Profile ramy głównej są ze sobą łączne spawaniem ciągłym lub pachwinowym z pełnym przetopem. Zapewnia najwyższą sztywność, jest zalecana przy częstym transporcie oraz budynkach wielokondygnacyjnych. Wymaga zabezpieczenia antykorozyjnego całego szkieletu po zespawaniu.
- Konstrukcja skręcana (Flat-Pack): Słupki narożne są skręcane z ramą górną i dolną za pomocą śrub o wysokiej klasie wytrzymałości (np. 8.8 lub 10.9) dokręcanych kluczem dynamometrycznym. W tym systemie stosuje się wyłącznie profile ocynkowane. Rozwiązanie pozwala na transport kilku zestawów profili na jednej naczepie i szybki montaż na miejscu docelowym.
Łączenie modułów w większe budynki (usuwanie ścian i nadproża)
Gdy budynek kontenerowy składa się z kilku połączonych modułów (np. otwarta przestrzeń biurowa 60 m² z trzech kontenerów), konieczne jest usunięcie wewnętrznych wzdłużnic i słupów.
W miejscu usuniętej ściany nośnej następuje wysoka koncentracja naprężeń dachu. Aby uniknąć ugięcia stropu, stosuje się wzmocnienia w postaci podciągów stalowych:
- Wstawienie gorącowalcowanego dwuteownika (np. HEB 140–180 lub IPN/IPE) w miejscu górnej wzdłużnicy.
- Pogrubienie słupów skrajnych lub zastosowanie dodatkowych zastrzałów krzyżowych z płaskowników w ścianach zewnętrznych.
Optymalizacja i przygotowanie materiału do montażu
Zamówienie profili z fabrycznym przygotowaniem technologicznym pozwala skrócić czas prefabrykacji o 30–40%:
- Otworowanie technologiczne: Fabrycznie przygotowane otwory pod śruby łączące, przeloty instalacji elektrycznej/wodnej i punkty kotwienia.
- Ukosowanie krawędzi: Przygotowanie krawędzi profili grubościennych pod spoiny czołowe.
- Podcięcia pasowane: Wycięcie zamków w profilach poprzecznych ułatwiające wpuszczenie ich w ramę obwodową bez konieczności podkładania i dodatkowego szlifowania.
Praca na dociętych na wymiar, precyzyjnie wygiętych profilach eliminuje potrzebę pasowania ręcznego na placu budowy i gwarantuje trzymanie przekątnych całej ramy.
Profile kontenerowe – najważniejszy element budowli kontenerowych
Stalowa rama jest podstawą każdego trwałego i bezpiecznego budynku kontenerowego. O jej właściwościach nie decyduje jednak wyłącznie ilość zastosowanej stali, ale przede wszystkim prawidłowy dobór przekrojów, grubości ścianek, rozmieszczenia elementów oraz sposobu ich połączenia. W przypadku pojedynczego modułu można przyjąć orientacyjne wartości materiałowe, jednak rzeczywiste parametry konstrukcji zawsze powinny wynikać z obliczeń uwzględniających konkretne wymiary, sposób użytkowania, obciążenia oraz warunki posadowienia i transportu.
Szczególnej uwagi wymagają konstrukcje wielomodułowe. Usuwanie ścian pomiędzy kontenerami, tworzenie dużych otworów czy piętrowanie modułów zmienia schemat statyczny całego obiektu i może wymagać zastosowania dodatkowych podciągów, słupów oraz stężeń. Z tego względu przedstawione w artykule ilości profili i zakresy wagowe należy traktować jako wartości orientacyjne, a nie gotową specyfikację wykonawczą.
Dobrze zaprojektowana i prefabrykowana konstrukcja stalowa pozwala natomiast połączyć kilka istotnych cech budownictwa modułowego: wysoką wytrzymałość, powtarzalność produkcji, szybki montaż oraz możliwość późniejszej rozbudowy obiektu. Kluczem jest odpowiednie zaplanowanie konstrukcji już na etapie projektu — od wyboru profili, przez ich przygotowanie i zabezpieczenie antykorozyjne, aż po sposób łączenia gotowych modułów na miejscu budowy.
